الرافعات سلسلة سبائك الصلب: دليل 80 و 100 درجة

ما هي الرافعات سلسلة سبائك الصلب؟

سبائك الصلب حبال السلسلة عبارة عن مجموعات رفع للخدمة الشاقة مصممة للتطبيقات الصناعية التي تتطلب القوة والمتانة والموثوقية في ظل الظروف القاسية. يتم إنشاء كل حبال من روابط سلسلة فولاذية مترابطة عالية القوة مع وصلة رئيسية في الجزء العلوي وتركيبات نهائية - مثل الخطافات أو الحلقات أو الخطافات - في أطراف العمل. على عكس البدائل الاصطناعية، لا تتمدد حبال السلسلة المصنوعة من سبائك الصلب أو تتآكل أو تتحلل عند تعرضها لحواف حادة أو أسطح كاشطة أو درجات حرارة مرتفعة، مما يجعلها الاختيار القياسي للمسابك ومصانع الصلب ومواقع البناء وبيئات التصنيع الثقيلة.

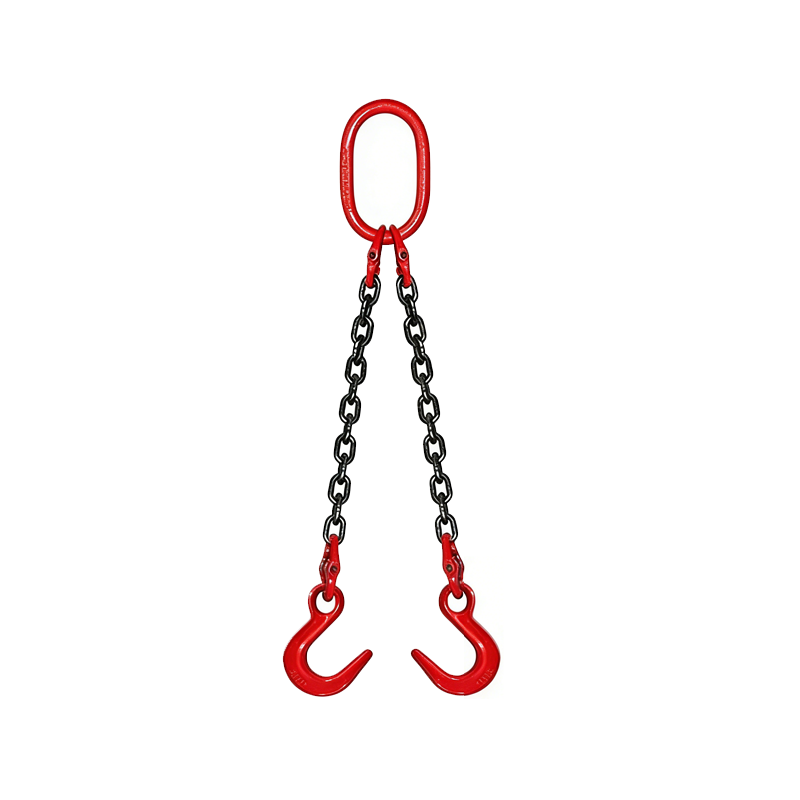

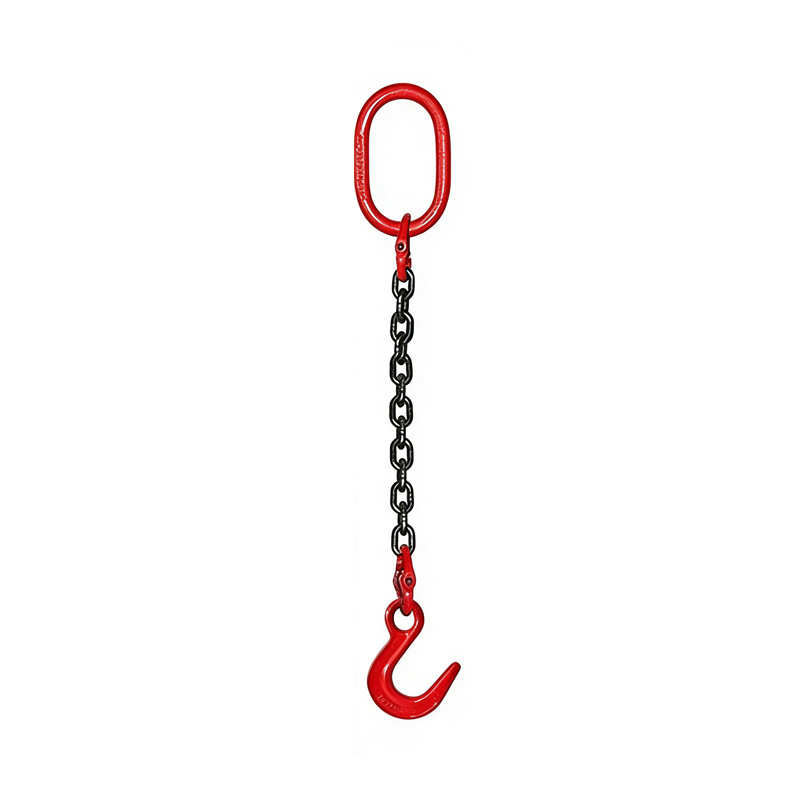

تتوفر حبال السلسلة في أربعة تكوينات رئيسية للساق: ساق واحدة، وساق مزدوجة، وساق ثلاثية، و أربعة الكفوف . يقوم كل تكوين بتوزيع الحمل بشكل مختلف ويتم تحديده بناءً على الشكل والوزن ومتطلبات التوازن للكائن الذي يتم رفعه. واحد حبال ساق واحدة مثالي للمصاعد الرأسية البسيطة، بينما توفر الرافعات متعددة الأرجل تحكمًا فائقًا في الحمل للأحمال غير المتماثلة أو كبيرة الحجم.

الصف 80 مقابل الصف 100: فهم الفرق الأساسي

تشير درجة حبال السلسلة إلى الحد الأدنى من قوة الكسر فيما يتعلق بمساحة المقطع العرضي للسلسلة - الدرجة الأعلى تعني قوة أكبر في نفس القطر. عند اختيار حبال سلسلة من سبائك الصلب، يعد الاختيار بين الصف 80 والصف 100 أحد أهم القرارات، مما يؤثر بشكل مباشر على حدود حمل العمل ووزن الحبال وكفاءة التكلفة.

لطالما كانت الرافعات المتسلسلة من الدرجة 80 هي معيار الصناعة وما زالت تستخدم على نطاق واسع لرفع الأثقال للأغراض العامة. إنها توفر قوة ممتازة وسجلًا حافلًا وتوافقًا واسعًا مع معظم أجهزة التثبيت. ومع ذلك، توفر حبال السلسلة من الدرجة 100 حدود حمل عمل أعلى بنسبة 25% تقريبًا على نفس قطر السلسلة - مما يعني أنه يمكنك رفع الأحمال الأثقل باستخدام مجموعة حبال أخف وزنًا وأكثر قابلية للإدارة. يعد هذا ذا قيمة خاصة في العمليات التي يكون فيها إجهاد المركب وسرعة الإعداد وقدرة الرافعة من العوامل الرئيسية. تفي كلا الفئتين بمعايير EN 818-4 وASME B30.9 وGB/T 10051، مما يضمن إمكانية التتبع الكامل وشهادة الشحن.

رفع درجة الحرارة العالية: لماذا تعد حبال السلسلة رائعة

واحدة من المزايا الأكثر تميزًا لرافعات السلسلة المصنوعة من سبائك الصلب مقارنة ببدائل الحبال الاصطناعية أو الفولاذية هي أدائها الاستثنائي كرافعات رفع ذات درجة حرارة عالية. يمكن أن تبدأ حبال النايلون والبوليستر في فقدان السلامة الهيكلية عند درجات حرارة منخفضة تصل إلى 80 درجة مئوية، في حين تكون حبال الحبال السلكية عرضة للإجهاد الناجم عن الحرارة وتدهور القلب. من ناحية أخرى، تم تصنيف الرافعات ذات السلسلة المصنوعة من سبائك الصلب للاستخدام المستمر في درجات حرارة تصل إلى 400 درجة مئوية مع تقليل مناسب في حد حمل العمل.

وفقًا لإرشادات ASME B30.9، يجب تقليل حد حمل العمل لحبال السلسلة عند استخدامها في بيئات ذات درجات حرارة عالية. تنطبق التخفيضات التالية كتوجيه عام للصناعة:

• ما يصل إلى 200 درجة مئوية: لا يلزم تخفيض ذ.م.م
• 200 درجة مئوية إلى 300 درجة مئوية: تقليل ذ م م بنسبة 10٪
• 300 درجة مئوية إلى 400 درجة مئوية: تقليل ذ م م بنسبة 25٪
• أعلى من 400 درجة مئوية: يجب إزالة القاذفة من الخدمة وإعادة اعتمادها قبل استخدامها مرة أخرى

وهذا يجعل حبال سلسلة سبائك الصلب الخيار العملي الوحيد للتعامل مع القضبان الساخنة في مصانع الصلب، ونقل القالب المنصهر في المسابك، والرفع المرتبط بالأفران في صناعة السيراميك أو الزجاج. من المهم السماح للرافعات بالتبريد قبل فحصها بعد الاستخدام، حيث أن التعرض للحرارة تراكمي - كل دورة من درجات الحرارة المرتفعة تؤثر تدريجيًا على سعة عبء العمل على المدى الطويل.

الملحقات النهائية وخيارات التكوين

يتم توسيع تعدد استخدامات الرافعات سلسلة سبائك الصلب بشكل أكبر من خلال مجموعة متنوعة من الملحقات المتاحة. إن اختيار الملحق الصحيح لا يقل أهمية عن اختيار الدرجة الصحيحة وعدد الأرجل، حيث أن الملحقات غير المناسبة يمكن أن تضر بالسلامة والتحكم في الحمولة.

الأنواع الشائعة من التجهيزات النهائية

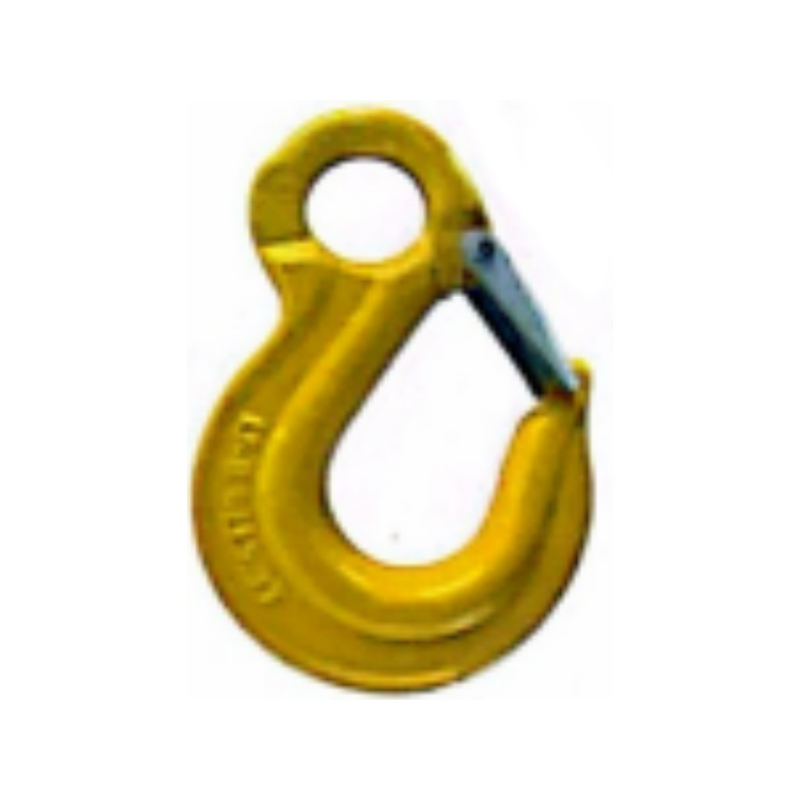

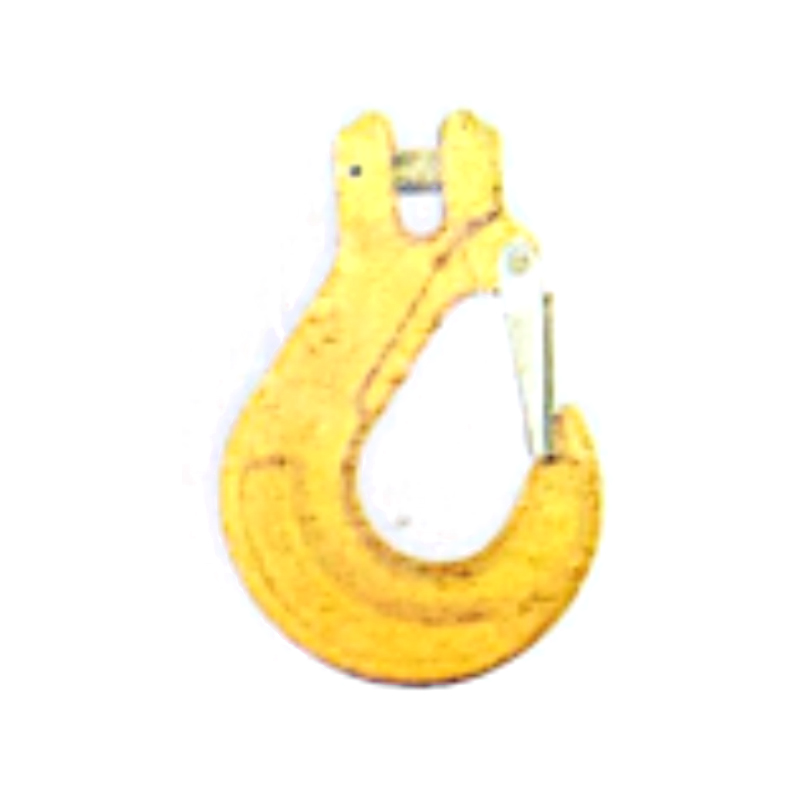

• خطاف الرافعة (خطاف منزلق): خطافات كبيرة للحلق، عادة ما تكون ذاتية القفل، تستخدم للرفع العلوي بشكل عام. مناسبة لمعظم التطبيقات القياسية.
• خطاف القفل الذاتي: يدور في المنتصف ويغلق تلقائيًا تحت ضغط الحمل، مما يمنع الإطلاق العرضي أثناء الرفع. ضروري للبيئات الديناميكية أو عالية الاهتزاز.
• هوك الصب: يتميز بفتحة حلقية كبيرة جدًا مصممة لاستيعاب نقاط ربط الأحمال الضخمة المستخدمة عادةً في التعامل مع المعادن المصهورة والمسبك.
• انتزاع هوك: تتميز بحلقة ضيقة يتم تثبيتها مباشرة بين روابط السلسلة، مما يسمح بتقصير طول عمل القاذفة دون تقليل السعة المقدرة.
• الرابط الرئيسي المستطيل: الحلقة العلوية التي تربط جميع الأرجل بخطاف أو رافعة الرافعة. يجب أن يتطابق مع تصنيف الحمل الصحيح للتجميع الكامل.

بالنسبة للرافعات متعددة الأرجل، تؤثر زاوية الأرجل بشكل كبير على حد حمل العمل الفعال. عندما تزيد الزاوية بين الساقين عن 60 درجة، يزداد التوتر في كل ساق بشكل ملحوظ. قم دائمًا بالرجوع إلى مخطط عامل زاوية الحمل المزود برافعات سلسلة معتمدة من الدرجة 80 أو الدرجة 100 لتأكيد WLL الصحيح لهندسة الرفع الخاصة بك.

معايير الاعتماد: EN 818-4، ASME B30.9 وGB/T 10051

يتم تصنيع واختبار حبال السلسلة المصنوعة من سبائك الصلب المعتمدة وفقًا للمعايير المعترف بها دوليًا التي تحكم خصائص المواد، واختبار الحمل الإثباتي، ووضع العلامات وإمكانية التتبع. يعد فهم المعيار الذي ينطبق على منطقتك أو سوق التصدير أمرًا ضروريًا لأغراض الامتثال والتأمين.

• إن 818-4: المعيار الأوروبي لرافعات سلسلة الوصلات القصيرة لأغراض الرفع العامة. يغطي الفئات الحالية واختبارات التجميع ومتطلبات وضع العلامات وعوامل السلامة. إلزامية للرافعات التي تحمل علامة CE والتي تباع في أسواق الاتحاد الأوروبي.
• أسم B30.9: المعيار الأمريكي الذي يحكم بناء الرافعات وربطها واستخدامها وفحصها وصيانتها - بما في ذلك الرافعات ذات السلسلة المصنوعة من سبائك الصلب. يشار إليها على نطاق واسع في العمليات الصناعية في أمريكا الشمالية.
• جيجابايت/ت 10051: المعيار الوطني الصيني لرفع الرافعات، والذي يغطي السلاسل ذات الوصلات المستديرة والقصيرة. إلزامية للرافعات المستخدمة في عمليات الرفع المعتمدة بموجب الأطر التنظيمية الصينية.

يتم تمييز كل حبال متوافقة بلوحة اسم متينة أو ملصق يسرد نمط الحبال والرقم التسلسلي وحجم السلسلة والفئة وحد حمل العمل وتفاصيل الشركة المصنعة. تتيح إمكانية التتبع الكاملة هذه للمشغلين ومديري السلامة الاحتفاظ بسجلات فحص دقيقة وسحب السجلات لكل قاذفة فردية في مخزونهم - وهو أحد متطلبات لوائح إدارة السلامة والصحة المهنية (OSHA) وقوانين السلامة الدولية المكافئة في مكان العمل.

معايير التفتيش والصيانة والتقاعد

الفحص المنتظم غير قابل للتفاوض لأي عملية رفع. يجب فحص حبال سلسلة سبائك الصلب قبل كل استخدام وإخضاعها لفحص دوري شامل على فترات زمنية تحددها وتيرة الاستخدام، وشدة التطبيق واللوائح المعمول بها. تشمل المؤشرات الرئيسية التي تشير إلى ضرورة إزالة القاذفة من الخدمة ما يلي:

• يتجاوز تآكل وصلة السلسلة الحد الأدنى المسموح به للسمك المحدد من قبل الشركة المصنعة
• شقوق أو أخاديد أو تشوهات في أي وصلة أو وصلة رئيسية أو تركيب نهائي
• تمديد الروابط الفردية بما يتجاوز 3% من الطول الأصلي
• بطاقات تعريف تالفة أو غير مقروءة أو مفقودة
• يشير تغير اللون الحراري إلى التعرض لدرجة حرارة أعلى من 400 درجة مئوية دون إعادة الاعتماد لاحقًا
• التآكل الكيميائي أو التآكل أو أي ضرر سطحي يؤثر على سلامة الوصلة

كما يعمل التخزين المناسب على إطالة عمر القاذفة. قم بتخزين الرافعات المصنوعة من سبائك الصلب على خطافات أو رفوف مخصصة - لا تضعها أبدًا على الأرض حيث ستتعرض للرطوبة أو المواد الكيميائية أو حركة مرور المركبات. بعد الاستخدام في بيئات ذات درجة حرارة عالية، اترك الرافعات تبرد تمامًا قبل لفها وتخزينها. قم بتشحيم روابط السلسلة بشكل دوري باستخدام زيت آلة خفيف لمنع تآكل السطح، خاصة في التطبيقات الخارجية أو ذات الرطوبة العالية.

اختيار حمالة السلسلة المناسبة لتطبيقك

يتطلب اختيار حبال السلسلة الفولاذية الصحيحة تقييم عدة عوامل مترابطة. استخدم قائمة المراجعة التالية كنقطة بداية عملية قبل تقديم أي طلب أو بدء السحب:

• وزن الحمولة ومركز الثقل: تحديد الحمولة القصوى والتأكد من أن سعة الحبال – مع مراعاة زاوية الساق – تتجاوزها بهامش أمان مناسب.
• درجة حرارة التشغيل: إذا كان التطبيق يتضمن مواد ساخنة أو بيئات أعلى من 200 درجة مئوية، فستكون هناك حاجة إلى تكوين حبال رفع بدرجة حرارة عالية مع سلسلة من السبائك من الدرجة 80 أو الدرجة 100. تطبيق التخفيض WLL الصحيح.
• تكوين الساق: ساق واحدة للرفع العمودي المتوازن؛ حبال ثنائية أو ثلاثية أو رباعية الأرجل للأحمال الواسعة وغير المنتظمة أو الأحمال ذات الملحقات المتعددة.
• نوع التركيب النهائي: قم بمطابقة نوع الخطاف أو الحلقة مع هندسة نقطة تأمين الحمولة ومستوى خطر فك الارتباط العرضي.
• معيار الامتثال: تأكد من المعيار — EN 818-4، أو ASME B30.9، أو GB/T 10051 — المطلوب للسوق أو البيئة التنظيمية لديك.
• قطر السلسلة وطولها: تأكد من أن أبعاد الرافعة تتوافق مع هندسة معداتك دون اللعب المفرط أو التوتر المفرط على أي ساق.

إذا كنت في شك، استشر مهندس تجهيزات معتمد أو الفريق الفني للشركة المصنعة للقاذفة. إن عواقب استخدام سلسلة صغيرة الحجم أو محددة بشكل غير صحيح خطيرة - الاختيار الصحيح لا يقل أهمية عن الاستخدام السليم. تمثل الرافعات المتسلسلة المصنوعة من سبائك الصلب من الدرجة 80 والدرجة 100 الأدوات الأكثر موثوقية في الصناعة للمصاعد المطلوبة، ومع المواصفات الصحيحة ونظام الفحص والممارسة التشغيلية، تقدم أداءً آمنًا وقابلًا للتكرار عبر آلاف دورات الرفع.
