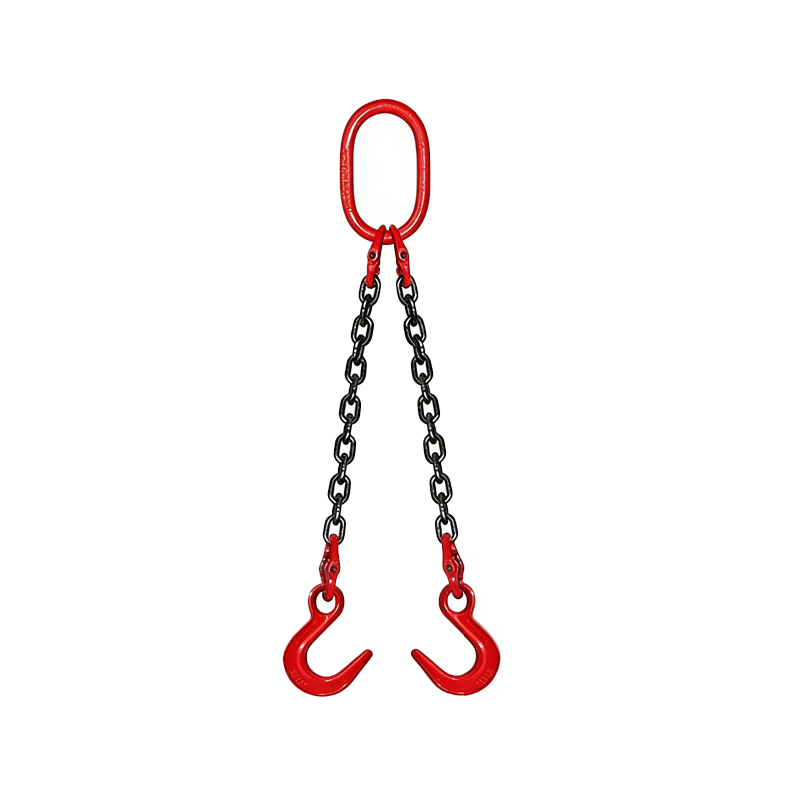

الصف 80 سبائك الصلب مزدوجة مزورة خطاف مفتوح الساق سلسلة الرافعة (DOF)
تتكون سلسلة الرافعة ذات الخطافات المفتوحة المصنوعة من سبائك الصلب من الدرجة 80 (DOF) من ساقين متساويتين من سبائك الصلب متصلتين بوصلة رئيسية مشتركة في الأعلى، وينتهي كل منهما بخطاف مسبك مفتوح مزور - مما يوفر مجموعة رفع متعددة الاستخدامات وعالية السعة للأحمال ذات نقطتي ربط أو للرفع المتوازن متعدد النقاط للأعضاء الهيكلية الطويلة والمكونات المصنعة.
يقوم التكوين ثنائي الساقين بتوزيع الحمل عبر كلا سلاسل السلسلة، مع حد حمل العمل الفعال الذي يعتمد على الزاوية المضمنة بين الساقين. عند 0 درجة (عموديًا)، يساوي WLL المدمج ضعف تصنيف الساق الواحدة؛ عند زاوية حبال قدرها 45 درجة، يتم تقليل WLL إلى السعة المقدرة لكل ساق على حدة. يتم توفير مؤشر زاوية الرافعة على بطاقة التعريف لمساعدة أدوات الحفر في تحديد WLL الصحيح لزاوية الرفع المقصودة.
متوفرة بأقطار سلسلة من 7 مم إلى 22 مم وأطوال أرجل من 1 إلى 4 أمتار بشكل قياسي، مع أطوال مخصصة متاحة عند الطلب. تتراوح حدود حمل العمل من 2.24 إلى 32.6 طنًا عند 0 درجة عموديًا. كل خطاف سفلي عبارة عن خطاف مفتوح من الدرجة 80، بحجم يتناسب مع قطر السلسلة ويتم تصنيفه بنفس WLL مثل حبلا السلسلة.
تتوافق جميع المكونات مع معايير الرفع العلوي EN 818-4 وASME B30.9. يتم اختبار كل ساق وجميع مكونات الأجهزة بشكل فردي ووضع علامة عليها، مع تزويد المجموعة الكاملة ببطاقة تعريف مرمزة بالألوان وشهادة اختبار الحمل لوثائق الفحص والامتثال.
